전력

초고압 케이블

초고압 OF 케이블 접속재

제품문의 카탈로그·지명원

초고압 OF 케이블 시공에 사용되는 접속재로 크게 종단 접속함, 중간 접속함, 이종 접속함, Y분기 접속함 등으로 분류됩니다.

#전력 #초고압 접속재 #초고압 XLPE 케이블 접속재 #초고압 OF 케이블 접속재 #초고압 기타 케이블 접속재

종단 접속함

기중 종단 접속함(EB-A) : 옥외 변전소에서 가공선과 지중선을 상호연결 접속 시 사용
가스중 종단 접속함(EB-G), 유중 종단 접속함(EB-O) : 주로 옥내 변전소에 설치되며 장소가 협소하거나 타 건축물과 이격 거리가 제약 받을 때 사용

중간 접속함

보통 접속함(NJ) : 케이블의 전기적 상호 연결 접속 및 유통로 연결 시 사용
절연 접속함(IJ) : 시스 전류를 감소시키기 위해 양측 케이블의 금속 시스 상호를 절연하고 시스 손실을 줄이기 위해 사용

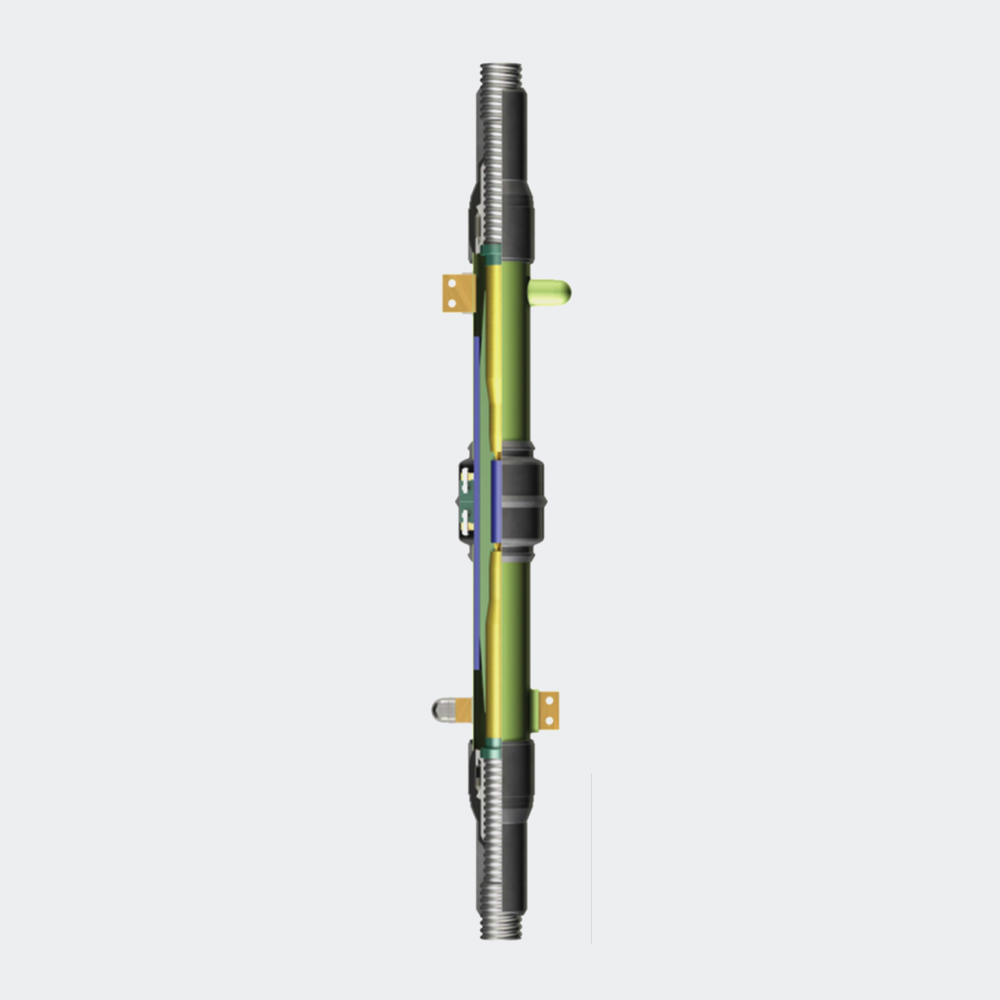

유지 접속함(SJ) : 케이블 유압이 불균형할 때, 양측 케이블의 안정적인 연결을 위해 스톱 유니트(Stop Unit) 사용
유지 절연 접속함(SIJ) : 절연 접속함과 유지 접속함을 혼합한 것으로, 급유구간을 구분하고 금속 시스로 절연하는 구조

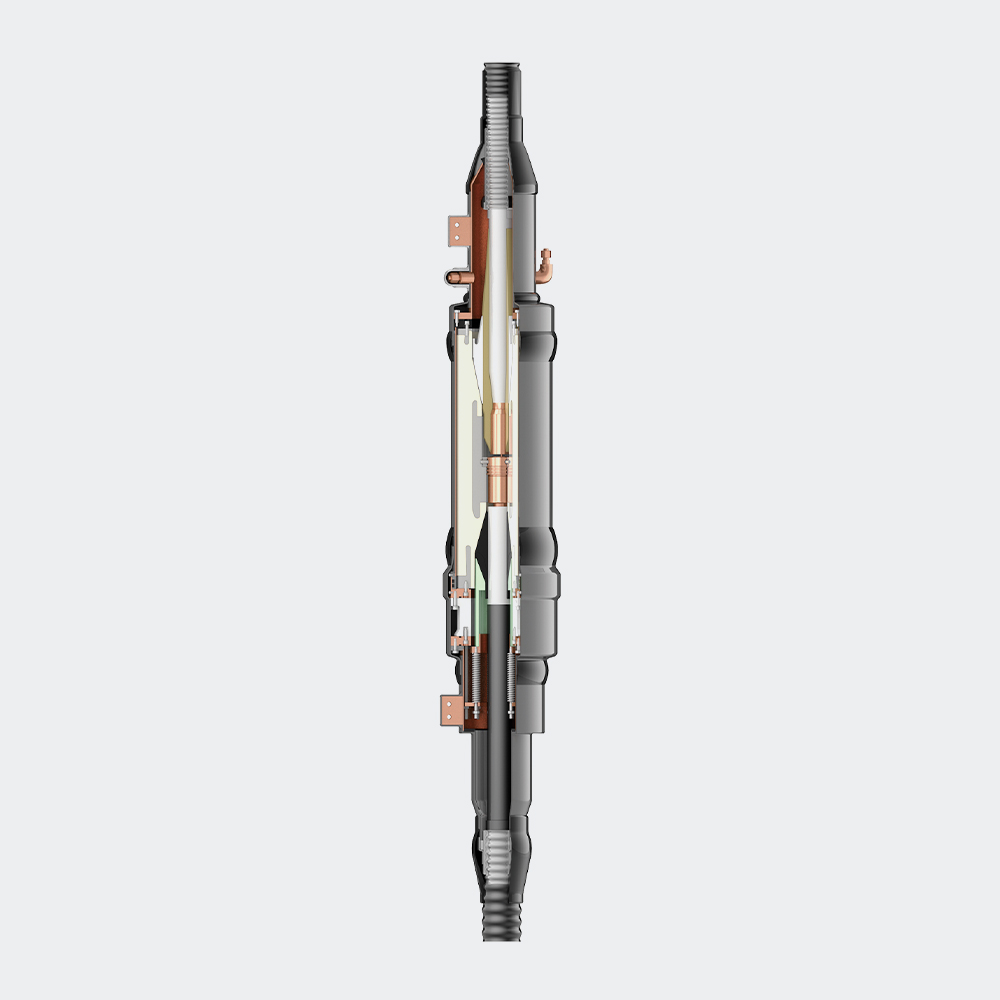

이종 접속함(TJ) : XLPE 케이블과 OF 케이블 간 접속 시 사용. 고무재질의 스트레스콘과 에폭시벨마우스, 전극을 내장한 에폭시 유니트로 구성

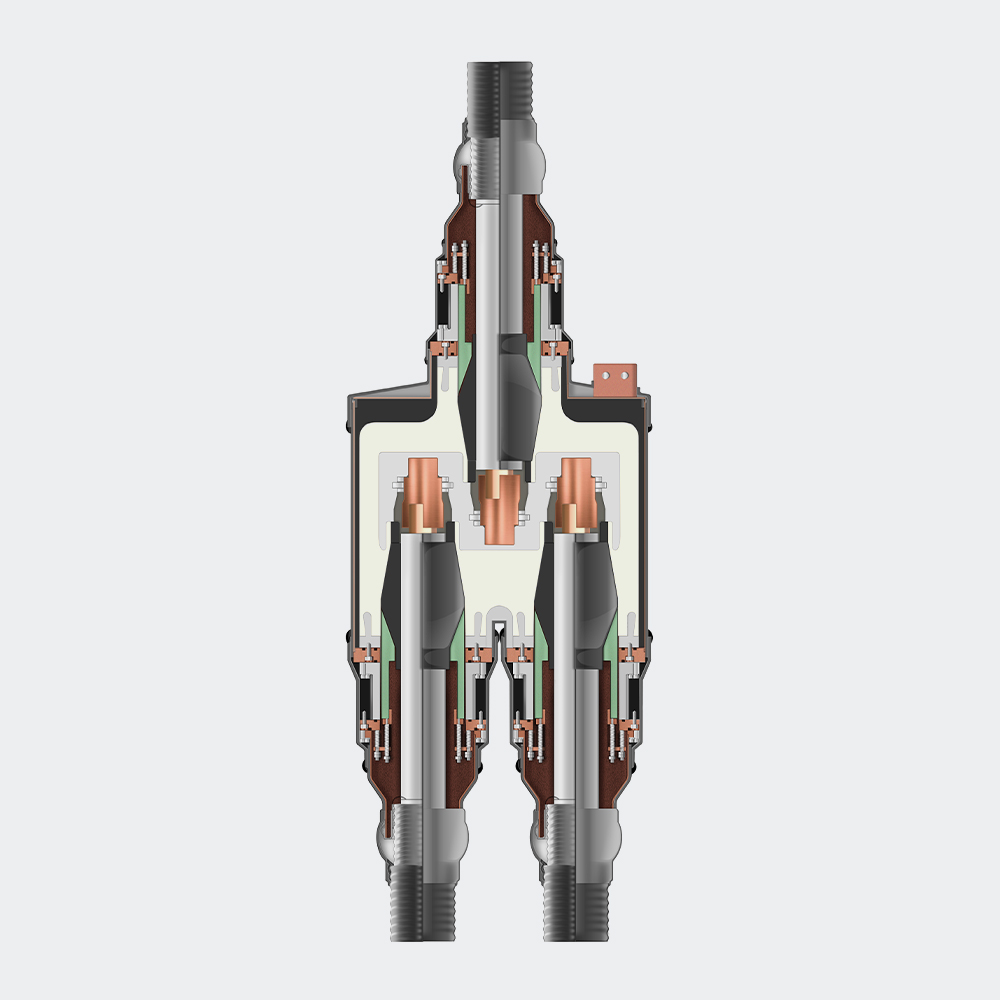

Y분기 접속함(YBJ) : XLPE, OF 케이블 등 종류에 상관없이 케이블 1회선을 2회선으로 분기하기 위해 사용
