초고압 케이블

초고압 XLPE 케이블 시공에 사용되는 접속재로 크게 종단 접속함, 중간 접속함 등으로 분류됩니다.

#전력 #초고압 접속재 #초고압 XLPE 케이블 접속재 #초고압 OF 케이블 접속재 #초고압 기타 케이블 접속재

종단 접속함

기중 종단 접속함(EB-A) : 옥외용, 오손용으로 구분되며 옥외용은 옥외변전소에 가공선과 지중선의 상호연결 접속 시 사용되고 오손용은 해안부근이나 공장지대에서 염분 또는 먼지 등의 오염으로 인한 후래쉬 오버(Flash Over)를 방지하기 위해 활용

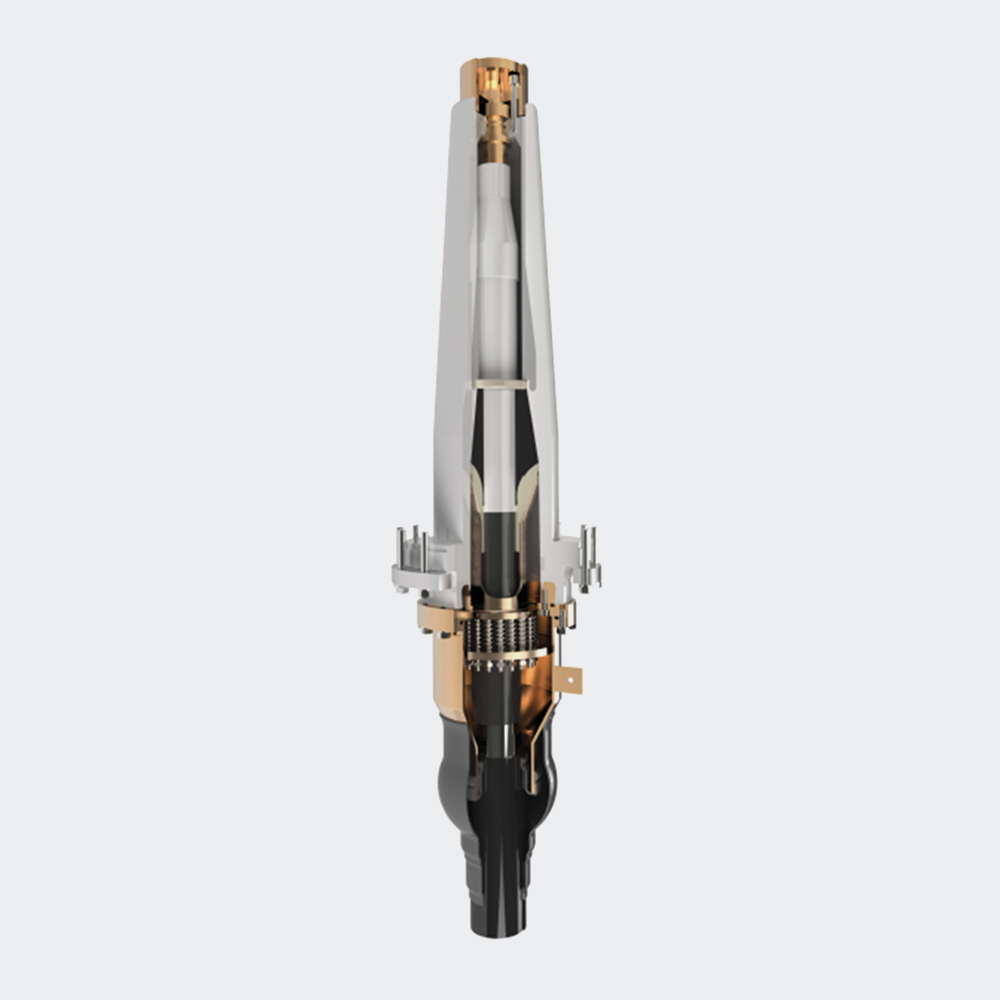

가스중 종단 접속함(EB-G) : 주로 옥내변전소에 설치되며 장소가 협소하거나 타 건축 물과 이격 거리가 제약을 받을 때 사용되고, SF6 가스를 기반한 축소형 계폐장치 케이블을 종단처리 할 경우에 활용

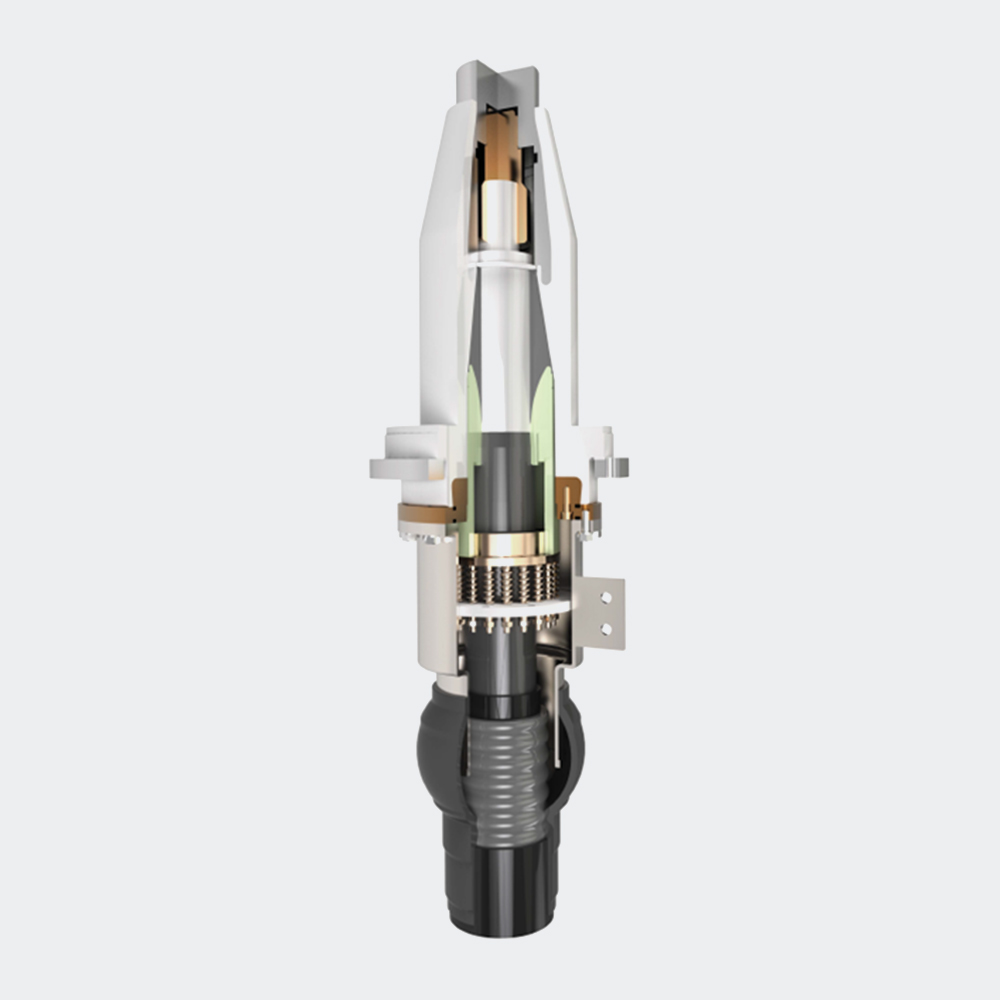

유중 종단 접속함(EB-O) : 가스중 종단 접속함과 유사하며, 케이블과 변압기 유증 케이스 내 접속 시 사용

중간 접속함

조립식 접속함(PMJ) : 간단한 구조로 되어 있어 설치가 용이하며 국제적으로 가장 선호하는 타입으로, 케이블과 케이블을 상호 연결하는데 사용되고 양단의 도체와 금속 쉬스가 연결시키는 보통 접속함(PMNJ)과 금속 쉬스를 서로 분리하는 절연 접속함
(PMIJ)으로 구분
조립식 접속함(PJ) : 접속함 설치에 필요한 작업을 줄이기 위해 사용. 품질 관리가 된 제품을 적용하여 접속함의 신뢰성 향상하는데 기여

Y분기 접속함
