비차폐 케이블
산업현장, 건물 등 시설 장비의 제어 신호를 전송하는 용도로 사용되며, 대한전선은 사용 환경을 고려한 맞춤형 솔루션을 제공하고 있습니다.
.jpg)

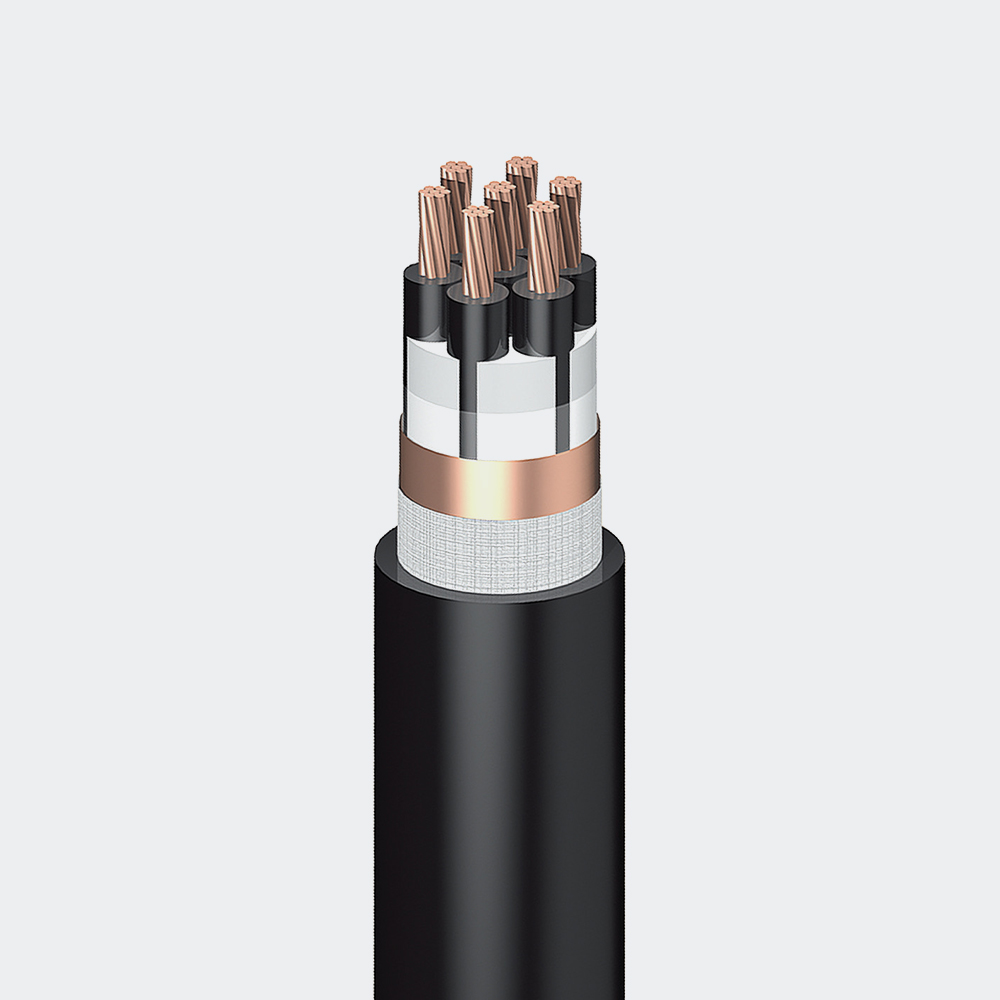

차폐 케이블
산업현장, 건물 등 각종 시설의 장비를 조작 및 제어 시 사용되는 케이블입니다. 신호 전송의 정밀성이 필요하거나 외부 고압선의 유도 장해 우려 시, 향상된 신뢰성의 제어신호 전송 용도로도 사용됩니다.
.jpg)

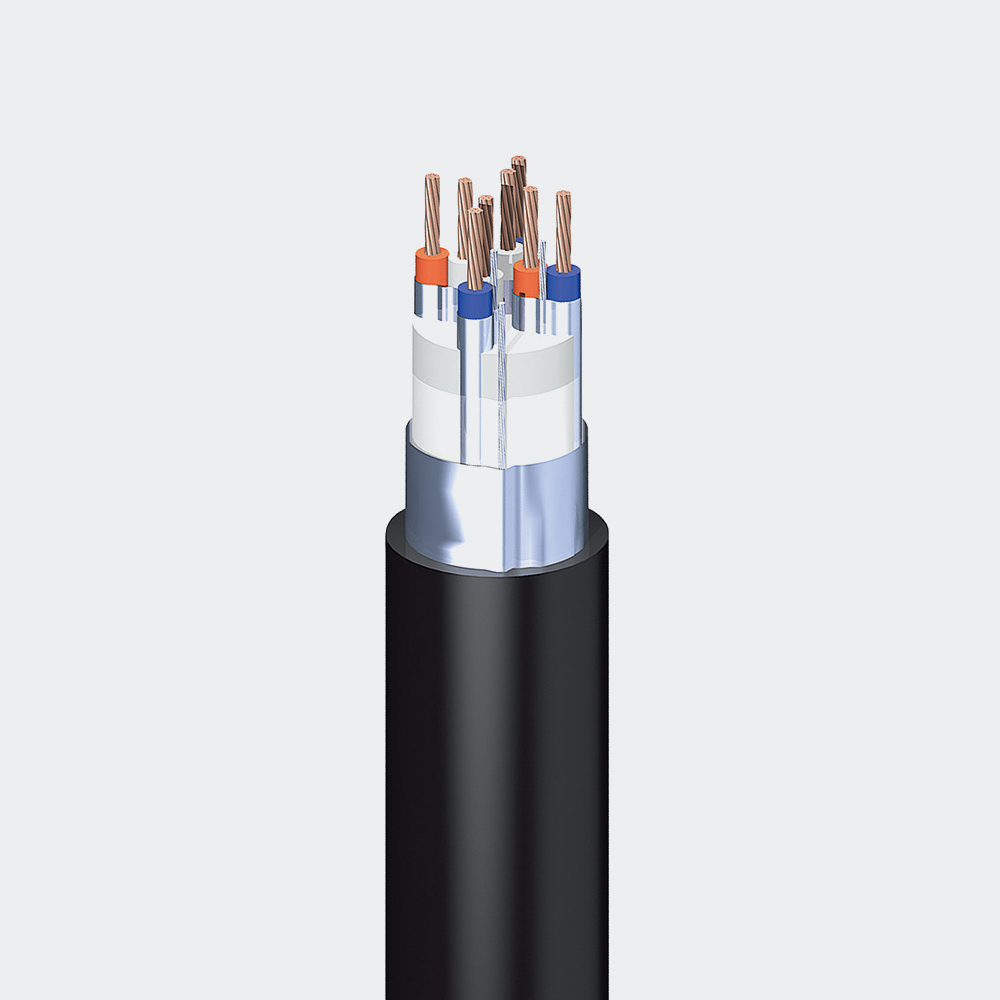

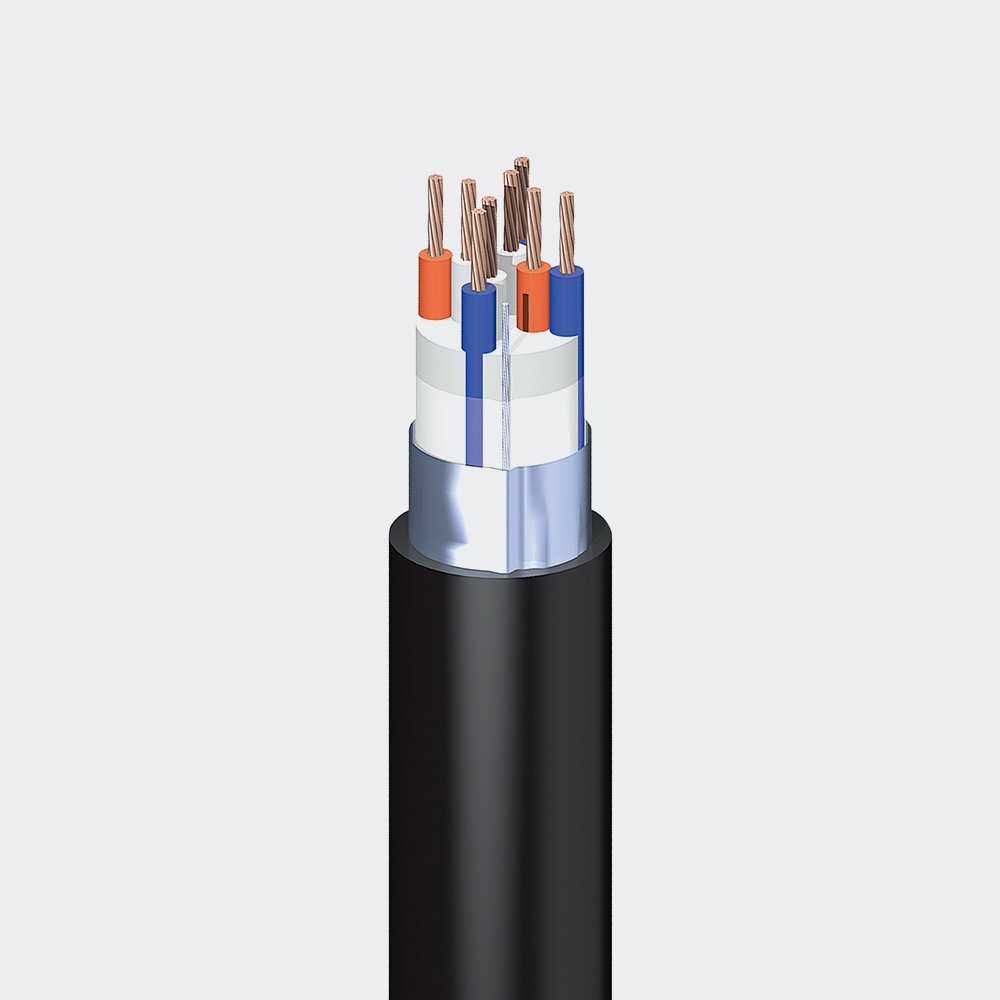

계장/신호 케이블
산업현장, 건물 등 각종 시설의 장비를 조작 및 제어 시 사용되는 케이블입니다. 신호 전송의 정밀성을 요하거나 외부 고압선의 유도 장해 우려 시, 향상된 신뢰성의 제어신호 전송 용도로도 사용됩니다.
- 종류 및 용도
-
- CVV : 각종 산업 및 시설물의 장비의 조작 및 제어 신호 전송용으로 활용
- TFR-CVV : 트레이 설치 및 난연성이 요구되는 장소에 적합
- CCV : 발전소, 변전소의 제어 신호 전송용으로 활용되며, 높은 온도 및 기계적 특성에 적합
- TFR-CCV : 트레이 설치 및 난연성이 요구되는 장소에 적합
- 특징
-
- 시공성이 뛰어나며 간편하게 케이블 포설
- 우수한 난연 재료를 적용하여 화재 확산 방지
- 구성 및 규격
-
- 적용 규격 : KS C IEC 60502-1(대한전선 표준사양)
-
구분 CVV TFR-CVV CCV TFR-CCV 도체 연동선, 연동연선 절연 PVC 가교폴리에틸렌(XLPE) 시스 PVC 난연 PVC PVC 난연 PVC
- 적용 규격 : KS C IEC 60502-1(대한전선 표준사양)
- 종류 및 용도
-
- CVVS : 각종 산업, 시설물의 제어 신호가 고압선의 유도장해에 대한 높은 신뢰성이 요구되는 장소에 적합
- TFR-CVVS : 트레이 설치 및 난연성이 요구되는 장소에 적합
- CCVS : 각종 산업 및 시설물의 제어 신호가 고압선의 유도장해에 대한 높은 신뢰성, 우수한 기계적 특성이 요구되는 장소에 적합
- TFR-CCVS : 트레이 설치 및 난연성이 요구되는 장소에 적합

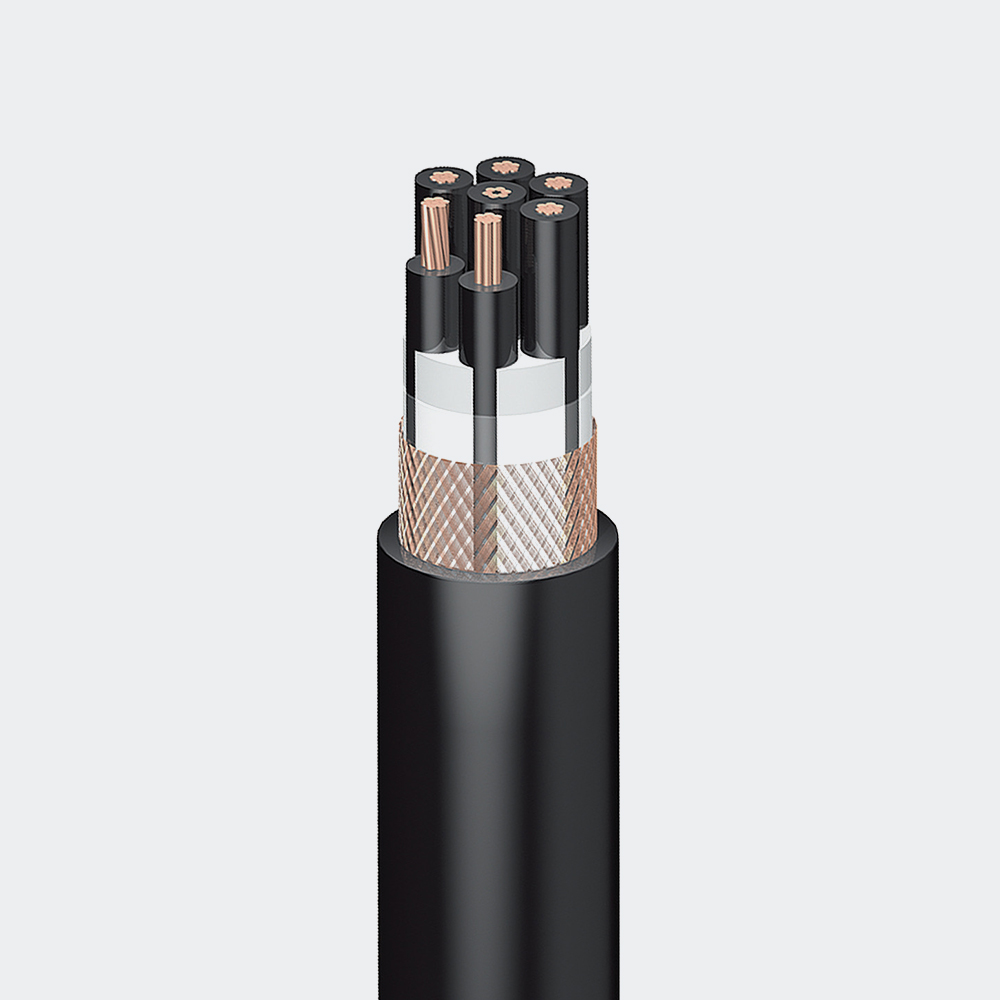

- CVVSB : 각종 산업 및 시설물의 제어 신호가 고압선의 유도장해에 대한 높은 신뢰성이 요구되는 장소에 적합
- TFR-CVVSB : 트레이 설치 및 난연성이 요구되는 장소에 적합
- 특징
-
- 난연 재료 적용 및 우수한 차폐 성능 보유
- 신호 전달 시 외부 간섭 및 노이즈 방지
- 높은 신뢰성을 요하는 구간 포설에 적합
- 구성 및 규격
-
- 적용 규격 : KS C IEC 60502-1(대한전선 표준사양)
-
구분 CVVS CCVS, CCES CVVSB 도체 연동선, 연동연선 절연 PVC 가교폴리에틸렌(XLPE) 가교폴리에틸렌(XLPE) 차폐 CU Tape CU Tape CU Braid 시스 PVC, 난연 PVC PVC, 난연 PVC, PE PVC, 난연 PVC
- 적용 규격 : KS C IEC 60502-1(대한전선 표준사양)
- 용도
-
- 각종 산업 및 시설물의 제어 신호가 고압선의 유도장해에 의해 오동작을 일으킬 위험이 있는 제어 회로에 사용
- 페어(PAIR) 트라이어드(TRIAD)구조로 복합적인 선심이 요구되는 구간에 적합
- 특징
-
- 우수한 차폐 성능 보유
- 신호 전달 시 외부 간섭 및 노이즈 방지
- 높은 신뢰성을 요하는 구간의 포설에 적합
- 구성 및 규격
-
- 적용 규격 : KS C IEC 60502-1, 대한전선 표준사양
-
구분 CVV-AMS CVV-I/C-AMS 도체 연동선, 연동연선 절연 PVC 차폐 공통차폐 개개차폐 + 공통차폐 시스 PVC , 난연 PVC
- 적용 규격 : KS C IEC 60502-1, 대한전선 표준사양
